Un intercambiador de calor de la bobina de tuberías es un dispositivo crucial en varias aplicaciones industriales y comerciales, lo que facilita la transferencia de calor entre dos fluidos. Como proveedor líder de intercambiadores de calor de la bobina de tuberías, estoy emocionado de profundizar en el principio de funcionamiento de este notable equipo.
Concepto básico de transferencia de calor
Antes de explorar el principio de trabajo específico de un intercambiador de calor de la bobina de tuberías, es esencial comprender el concepto fundamental de transferencia de calor. La transferencia de calor se produce de tres maneras principales: conducción, convección y radiación. En el contexto de un intercambiador de calor de la bobina de tubería, la conducción y la convección juegan los roles más significativos.
La conducción es la transferencia de calor a través de un material sólido sin ningún movimiento del material en sí. En un intercambiador de calor de la bobina de tubería, el calor se realiza a través de las paredes de las tuberías. La convección, por otro lado, implica la transferencia de calor por el movimiento de un fluido. Cuando un fluido fluye sobre una superficie calentada, absorbe el calor a través de la convección.
Estructura de un intercambiador de calor de bobina de tubería
Un intercambiador de calor de bobina de tubería típico consiste en una bobina de tuberías, generalmente hecha de materiales con alta conductividad térmica como cobre o acero inoxidable. La bobina está sumergida en una concha, que contiene el segundo fluido. Los dos fluidos, el que fluye dentro de las tuberías (el fluido lateral del tubo) y el de la cubierta (el fluido lateral), tienen diferentes temperaturas, creando un gradiente de temperatura que impulsa la transferencia de calor.
Principio de trabajo
El principio de funcionamiento de un intercambiador de calor de bobina de tubería se puede explicar en los siguientes pasos:
Flujo fluido
El fluido lateral del tubo ingresa a la bobina de la tubería en un extremo. El diseño de la bobina permite una cierta ruta de flujo, que se puede optimizar para maximizar la transferencia de calor. El fluido lateral fluye alrededor del exterior de la bobina de la tubería. La dirección de flujo de los dos fluidos puede ser paralelo (ambos fluidos que fluyen en la misma dirección), contra -corriente (fluidos que fluyen en direcciones opuestas) o flujo cruzado (fluidos que fluyen perpendiculares entre sí). El flujo de corriente contraria generalmente se prefiere, ya que proporciona la mayor diferencia de temperatura promedio entre los dos fluidos a lo largo del intercambiador de calor, lo que resulta en una transferencia de calor más eficiente.
Proceso de transferencia de calor
A medida que el fluido lateral del tubo fluye a través de las tuberías, el calor se transfiere del fluido más caliente al más frío. Si el fluido lateral del tubo está más caliente, el calor se realiza a través de la pared de la tubería desde el interior hasta el exterior. El calor luego se transfiere al fluido lateral a través de la convección. El proceso se basa en la segunda ley de la termodinámica, que establece que el calor fluye naturalmente de una región de temperatura más alta a una región de baja temperatura.
La tasa de transferencia de calor (q) en un intercambiador de calor de bobina de tubería se puede calcular utilizando la siguiente ecuación:
[Q = U \ Times a \ Times \ delta t_ {lm}]
donde (u) es el coeficiente de transferencia de calor general, que depende de factores como la conductividad térmica del material de la tubería, los caudales de los fluidos y las propiedades de los fluidos mismos; (A) es el área de transferencia de calor, que está determinada por el área de superficie de la bobina de la tubería; y (\ delta t_ {lm}) es la diferencia de temperatura media log - media entre los dos fluidos.
Salida de fluidos
Después del proceso de transferencia de calor, el fluido lateral del tubo sale de la bobina de la tubería a una temperatura más baja (si era el fluido más caliente inicialmente) o una temperatura más alta (si era el fluido más frío inicialmente). Del mismo modo, el fluido lateral de la carcasa sale de la carcasa a una temperatura que está más cerca de la temperatura del fluido lateral del tubo, dependiendo de la eficiencia del intercambiador de calor.
Aplicaciones de intercambiadores de calor de bobina de tuberías
Los intercambiadores de calor de la bobina de tuberías se utilizan ampliamente en muchas industrias. En la industria de alimentos y bebidas, se utilizan para la pasteurización, donde el producto se calienta a una temperatura específica para matar microorganismos dañinos. En la industria química, se utilizan para enfriar o calentar reacciones químicas. En los sistemas HVAC (calefacción, ventilación y acondicionamiento de aire), se utilizan para transferir el calor entre el refrigerante y el aire o el agua.
Ventajas de los intercambiadores de calor de la bobina de tuberías
- Diseño compacto: Los intercambiadores de calor de la bobina de tuberías tienen una huella relativamente pequeña en comparación con otros tipos de intercambiadores de calor, lo que los hace adecuados para aplicaciones donde el espacio es limitado.
- Alta eficiencia de transferencia de calor: El diseño enrollado de las tuberías aumenta el área de superficie disponible para la transferencia de calor, lo que puede mejorar la eficiencia general del intercambiador de calor.
- Versatilidad: Pueden usarse con una amplia gama de fluidos, incluidos líquidos, gases e incluso algunos slorns.
Productos de intercambiador de calor relacionados

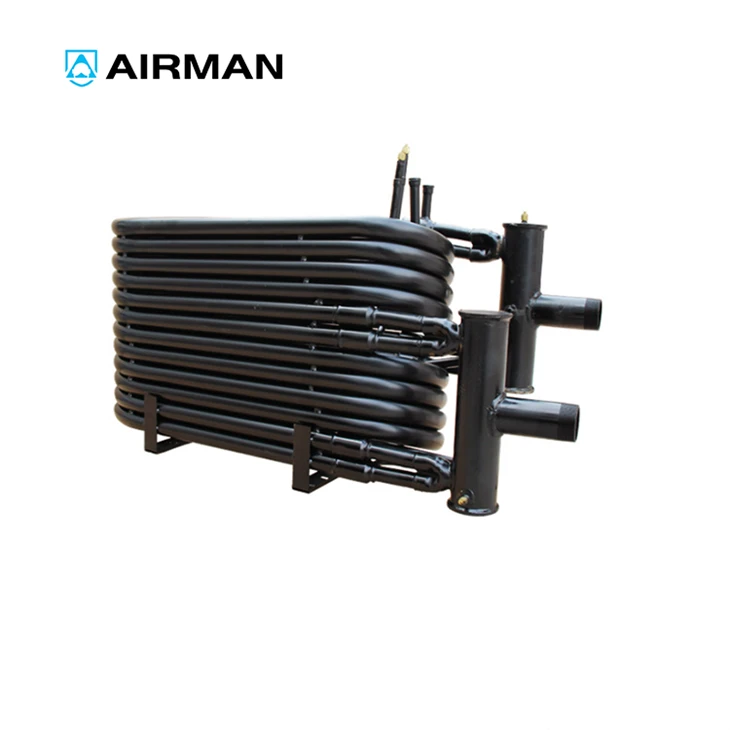

Como proveedor, también ofrecemos otros tipos de intercambiadores de calor. Por ejemplo, elIntercambiador de calor adiabáticoestá diseñado para transferir calor sin ningún intercambio de calor con el entorno circundante. ElIntercambiador de calor coaxial para la mariculturase adapta específicamente a la industria de la maricultura, donde el control preciso de la temperatura es crucial para el crecimiento de los organismos marinos. Y elIntercambiador de calor de la placa de Worcesteres conocido por su transferencia de calor de alta eficiencia en un diseño compacto.
Contacto para la compra y negociación
Si está buscando un intercambiador de calor de bobina de tuberías de alta calidad o cualquiera de nuestros otros productos de intercambiador de calor, lo invitamos a contactarnos para su compra y negociación. Nuestro equipo de expertos está listo para ayudarlo a seleccionar el intercambiador de calor más adecuado para su aplicación específica, asegurando un rendimiento y costo óptimos: efectividad.
Referencias
- Incropera, FP, DeWitt, DP, Bergman, TL y Lavine, AS (2007). Fundamentos de transferencia de calor y masa. John Wiley & Sons.
- Holman, JP (2010). Transferencia de calor. McGraw - Hill.
