¡Hola! Como proveedor de Shell e intercambiadores de calor, he visto una buena cantidad de problemas con estos ingeniosos dispositivos. Los intercambiadores de calor son cruciales en muchas industrias, desde el procesamiento químico hasta HVAC. Transfieren calor entre dos o más fluidos, pero como cualquier equipo, pueden tener problemas. En este blog, le explicaré cómo solucionar problemas de una carcasa y un intercambiador de calor.
1. Comprender los conceptos básicos
Antes de comenzar a solucionar problemas, es muy importante tener una comprensión sólida de cómo funciona una carcasa y un intercambiador de calor. En términos simples, tiene una carcasa (la parte exterior) y tubos en su interior. Un fluido fluye a través de los tubos y el otro fluye a través de la carcasa. El calor se transfiere entre los dos fluidos cuando pasan entre sí.
2. Problemas comunes y cómo detectarlos
Fuga
Las fugas son un problema bastante común. Es posible que lo notes como un charco debajo del intercambiador de calor o una caída en los niveles de líquido. Para encontrar el origen de la fuga, puede realizar una inspección visual. Verifique las placas de tubos, juntas y conexiones. Si hay corrosión o daños en estas piezas, ese podría ser el culpable.
Abordaje
La suciedad ocurre cuando se acumula suciedad, escombros o incrustaciones en las superficies de transferencia de calor. Esto puede reducir la eficiencia del intercambiador de calor. Los signos de contaminación incluyen una disminución en la tasa de transferencia de calor, un aumento en la caída de presión o un cambio en la temperatura de los fluidos de salida. Para comprobar si hay suciedad, puede mirar los manómetros y los sensores de temperatura. Si la caída de presión ha aumentado significativamente o la diferencia de temperatura entre los fluidos de entrada y salida ha disminuido, el problema podría ser la contaminación.
Vibración
Una vibración excesiva puede dañar el intercambiador de calor con el tiempo. Puede provocar fallas en los tubos, conexiones sueltas e incluso daños estructurales. Puede sentir la vibración colocando la mano sobre el intercambiador de calor o utilizando un sensor de vibración. Si nota vibraciones anormales, podría deberse a una distribución desigual del flujo, piezas sueltas o factores externos como maquinaria cercana.
3. Pasos para la solución de problemas
Paso 1: Verifique el flujo de fluido
Lo primero que debe hacer al solucionar problemas es asegurarse de que los fluidos fluyan correctamente. Verifique las válvulas para asegurarse de que estén completamente abiertas y no bloqueadas. También puede mirar los medidores de flujo para ver si los caudales están dentro del rango normal. Si el caudal es demasiado bajo, podría causar problemas como suciedad o transferencia de calor insuficiente. Si es demasiado alto, podría provocar vibraciones y una mayor caída de presión.
Paso 2: inspeccionar las juntas y sellos
Las juntas y sellos desempeñan un papel vital en la prevención de fugas. Con el tiempo, pueden desgastarse, dañarse o perder su elasticidad. Revise las juntas para detectar signos de grietas, desgarros o compresión. Si encuentra algún problema, reemplace las juntas por otras nuevas que sean del tamaño y material adecuados para su intercambiador de calor.
Paso 3: examinar los tubos
Los tubos son donde ocurre la mayor parte de la transferencia de calor, por lo que es importante revisarlos periódicamente. Busque signos de corrosión, erosión o fallas en los tubos. Puede utilizar métodos de prueba no destructivos, como pruebas ultrasónicas o pruebas de corrientes parásitas para detectar cualquier defecto interno en los tubos. Si encuentra un tubo dañado, puede repararlo o taparlo, según la gravedad del daño.
Paso 4: limpiar el intercambiador de calor
Si el problema es la suciedad, deberá limpiar el intercambiador de calor. Existen diferentes métodos de limpieza disponibles, como limpieza química, limpieza mecánica o una combinación de ambas. La limpieza química implica el uso de agentes de limpieza para disolver las incrustaciones y los residuos. La limpieza mecánica se puede realizar mediante cepillos, raspadores o chorros de agua a alta presión. Asegúrese de seguir las instrucciones del fabricante al limpiar el intercambiador de calor para evitar dañarlo.
Paso 5: equilibrar el flujo
La distribución desigual del flujo puede causar problemas como vibración y reducción de la eficiencia de la transferencia de calor. Puede utilizar válvulas de control de flujo para equilibrar el flujo de los fluidos. Ajuste las válvulas hasta que los caudales sean uniformes en todos los tubos o canales del intercambiador de calor.
4. Consideraciones especiales para diferentes tipos de intercambiadores de calor
Intercambiador de calor de placas de almohada
Los intercambiadores de calor de placas tipo almohada son conocidos por su diseño compacto y alta eficiencia de transferencia de calor. Al solucionar problemas deIntercambiador de calor de placas de almohada, preste especial atención a las soldaduras. Si hay alguna fuga, podría deberse a una soldadura defectuosa. Además, revise las placas para detectar cualquier signo de deformación, ya que esto puede afectar el flujo de los fluidos.
Intercambiador de calor marino
Los intercambiadores de calor marinos se utilizan en barcos y otras aplicaciones marinas. Están expuestos a entornos hostiles, como el agua salada, que pueden provocar corrosión. Al solucionar problemas deIntercambiador de calor marino, busque signos de corrosión en los tubos y la carcasa. Es posible que deba utilizar revestimientos o materiales anticorrosión para evitar daños mayores.

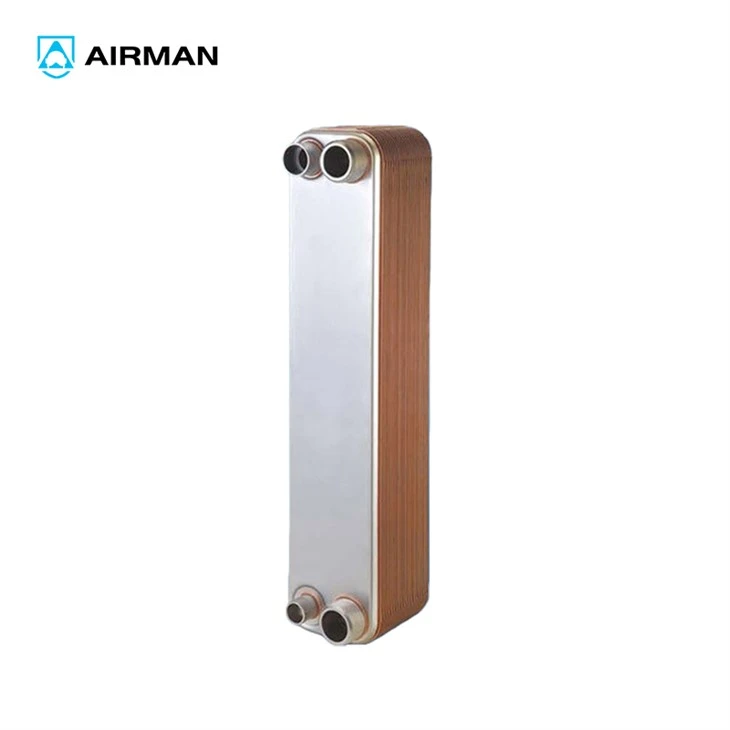

Intercambiador de calor de placas soldadas de acero inoxidable
Los intercambiadores de calor de placas soldadas de acero inoxidable son populares por su durabilidad y eficiencia. Sin embargo, pueden ser propensos a obstruirse si los fluidos no se filtran adecuadamente. Al solucionar problemas deIntercambiador de calor de placas soldadas de acero inoxidable, revise los filtros y límpielos o reemplácelos si es necesario. Además, inspeccione las uniones soldadas para detectar signos de falla.
5. Mantenimiento preventivo
La mejor manera de evitar la resolución de problemas es tener un buen plan de mantenimiento preventivo. Esto incluye inspecciones periódicas, limpieza y reemplazo de piezas desgastadas. También debe controlar el rendimiento del intercambiador de calor mediante sensores y sistemas de registro de datos. Al vigilar los parámetros clave como la temperatura, la presión y el caudal, puede detectar cualquier problema potencial de manera temprana y tomar acciones correctivas antes de que se conviertan en problemas importantes.
6. Cuándo llamar a los expertos
A veces, la resolución de problemas puede ser un poco complicada y es posible que necesites ayuda profesional. Si ha probado todos los pasos de solución de problemas y aún no puede resolver el problema, o si está lidiando con un problema complejo como una falla importante en un tubo o un problema estructural, es una buena idea llamar a un especialista. Tienen la experiencia y las herramientas para diagnosticar y solucionar el problema de forma rápida y eficiente.
Conclusión
Solucionar problemas de carcasa e intercambiador de calor puede parecer desalentador, pero con el conocimiento y el enfoque adecuados, puede identificar y solucionar la mayoría de los problemas comunes. Recuerde comenzar con lo básico, verificar el flujo de fluido, inspeccionar las juntas y los tubos y limpiar el intercambiador de calor con regularidad. Y si está buscando un nuevo intercambiador de calor o necesita ayuda con el mantenimiento, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a mantener su intercambiador de calor funcionando sin problemas y de manera eficiente.
Si está interesado en comprar un intercambiador de calor y carcasa o tiene alguna pregunta sobre nuestros productos, no dude en contactarnos para una discusión detallada. Estaremos más que felices de ayudarle a encontrar la solución adecuada para sus necesidades.
Referencias
- Incropera, FP y DeWitt, DP (2001). Fundamentos de la transferencia de calor y masa. Wiley.
- Shah, RK y Sekulic, DP (2003). Fundamentos del diseño de intercambiadores de calor. Wiley.
